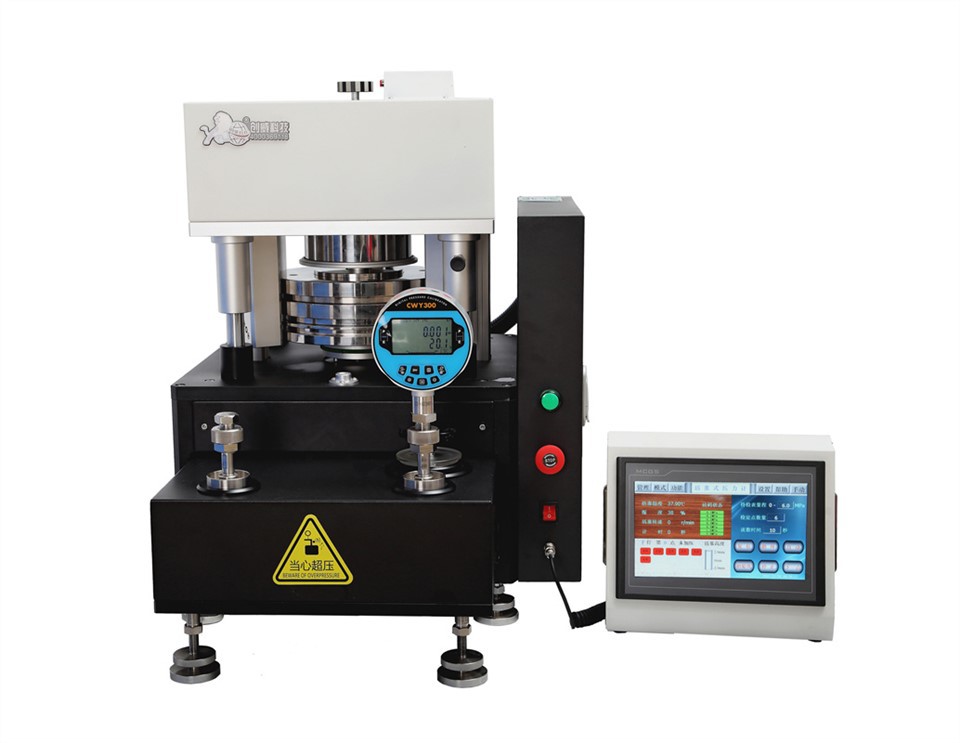

Descripción general
ElProbador de peso muerto automático hidráulicoIncluye un sistema de calibración y generación de presión, que puede calibrar manómetros, transmisores y sensores de presión dentro de 5000 bar. Es adecuado para alta presión con alta precisión, como el uso de calibración de 0,01% y 0,005%.
Aplicaciones
ElProbador de peso muerto automático hidráulicose puede utilizar para
- Laboratorios de calibración
- Fabricantes de equipos de aviónica/aeroespacial
- Fabricantes de sensores de presión de precisión
- Empresas de servicios de calibración e industria de servicios dentro de 500MPa.
Características
Pistón de alta-precisión
Se seleccionan cerámicas templadas de alto módulo elástico y carburo de tungsteno como materiales de pistón para minimizar la deformación del conjunto del pistón bajo presión ultra-alta, mejorando efectivamente la precisión.
Menos pesos
Adoptar una combinación de pesos de masa binarios y pesos de masa iguales-para lograr la masa establecida con la cantidad mínima de combinaciones de pesos. Se utiliza acero inoxidable no-magnético como material de peso, que presenta una excelente resistencia a la corrosión y al desgaste.
Pesos de carga automática
Adoptar un manipulador neumático para la carga/descarga automática de pesas, evitando interferencias electromagnéticas y permitiendo una carga/descarga estable y rápida de pesas con la masa requerida.
Condiciones de trabajo
|
Temperatura ambiental |
(20)1) grado |
|
Humedad relativa |
Temperatura constante, HR< 80% |
|
Frecuencia |
50 Hz |
|
Tensión de alimentación |
CA 220 V |
Estructura y dimensiones

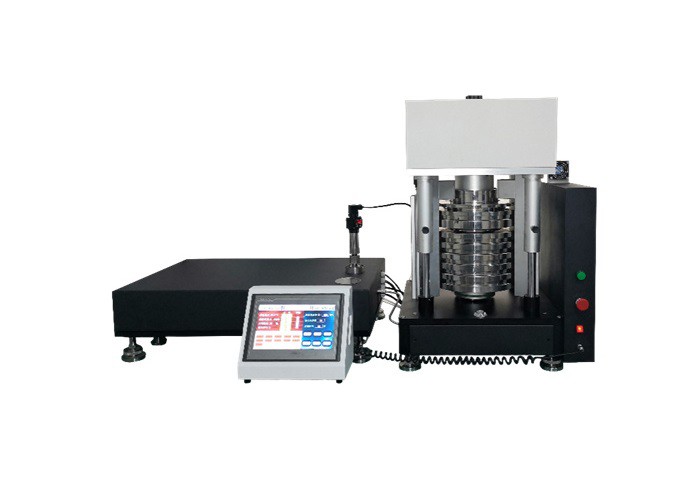

- PR-ZD06
|
Proyecto |
Presupuesto |
|
|
Rango de medición de presión |
(0,1-6)MPa |
|
|
Incertidumbre |
Menor o igual a 0,005% |
|
|
Medio de trabajo |
Una mezcla de aceite de transformador 25# y queroseno de aviación (proporción 4,39:1) |
|
|
Material del pistón |
Carburo de tungsteno |
|
|
Pesos |
Material |
Acero inoxidable no-magnético |
|
Presión nominal (MPa) |
0.1;0.2;0.4;0.8;1.6;2.8 |
|
|
Masa nominal (kg) |
0.1;0.2;0.4;0.8;1.6;2.8 |
|
|
cantidad de pesas |
6 |
|
|
Interfaz de salida de presión |
3/4-16UNF (personalizable) |
|
|

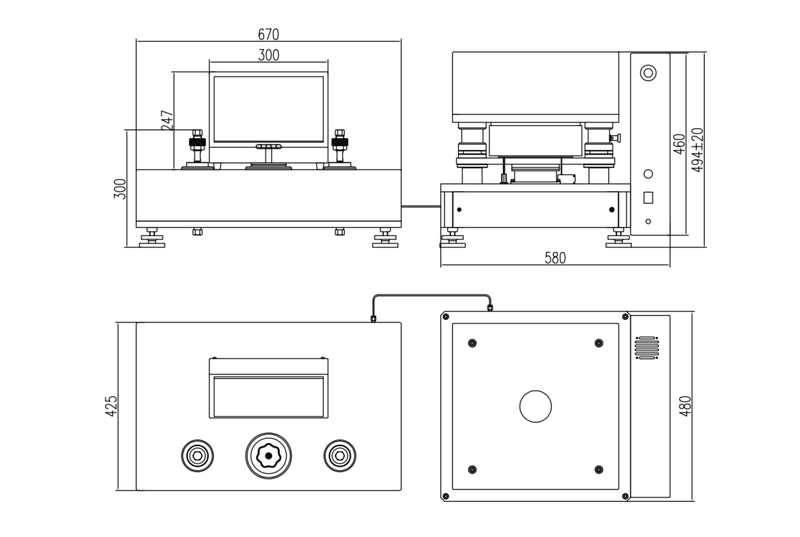

Dimensiones |
|
|
|

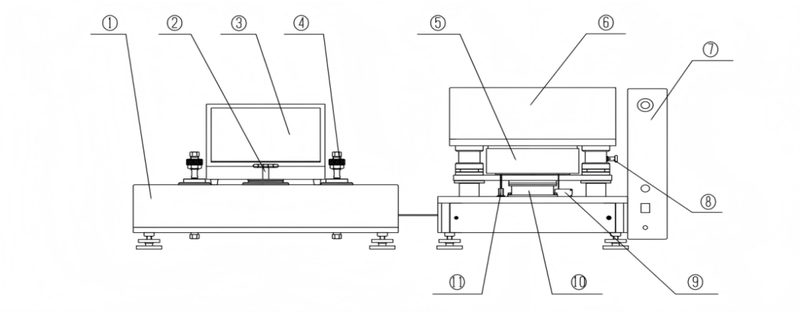

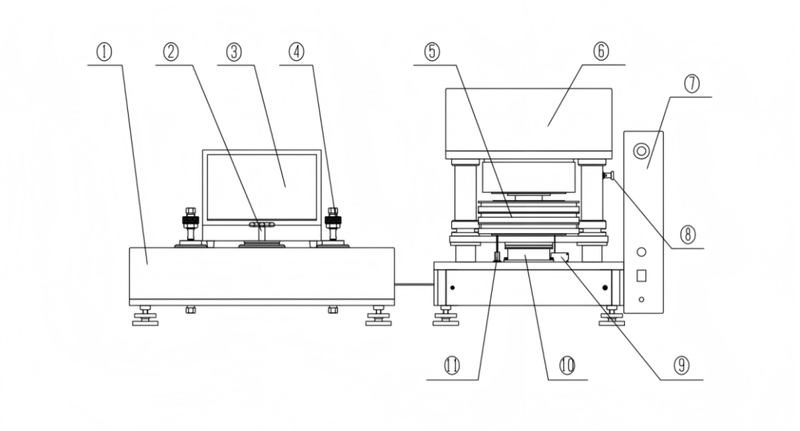

Diagrama esquemático |
① Sistema de presión ② Válvula de seguridad manual ③ Panel de operación móvil ④ Plataforma de conexión del manómetro ⑤ Sistema de peso ⑥ Sistema de carga de pesaje ⑦ Caja de control ⑧ Pasador de seguridad ⑨ Detección de altura del pistón ⑩ Sistema de accionamiento de rotación de peso ⑪ Detección de velocidad de rotación de peso |
|
- PR-ZD60
|
Proyecto |
Presupuesto |
|
|
Rango de medición de presión |
(1-60) MPa |
|
|
Incertidumbre |
Menor o igual a 0,005% |
|
|
Medio de trabajo |
Sebacato de diisooctilo |
|
|
Material del pistón |
Carburo de tungsteno |
|
|
Pesos |
Material |
Acero inoxidable no-magnético |
|
Presión nominal (MPa) |
1;2;4;8;16;28 |
|
|
Masa nominal (kg) |
1;2;4;8;16;28 |
|
|
cantidad de pesas |
6 |
|
|
Interfaz de salida de presión |
3/4-16UNF (personalizable) |
|
|

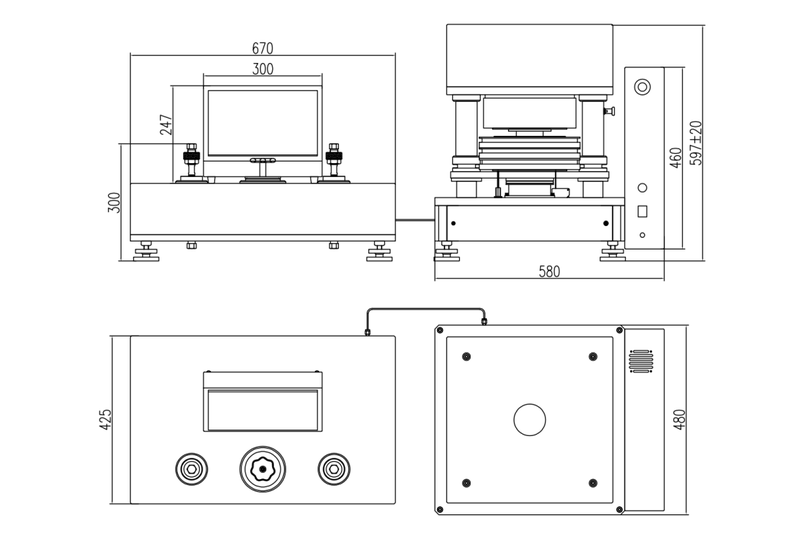

Dimensiones |
|
|
|
Diagrama esquemático |
① Sistema de presión ② Válvula de seguridad manual ③ Panel de operación móvil ④ Plataforma de conexión de manómetro ⑤ Sistema de pesas ⑥ Sistema de carga de pesaje ⑦ Caja de control ⑧ Pasador de seguridad ⑨ Detección de altura del pistón ⑩ Sistema de accionamiento de rotación del peso ⑪ Detección de velocidad de rotación del peso |
|
- PR-ZD120
|
Modelo |
Presupuesto |
|
|
Rango de medición de presión |
(2~120) MPa |
|
|
Incertidumbre |
Menor o igual a 0,005% |
|
|
Medio de trabajo |
Sebacato de diisooctilo |
|
|
Material del pistón |
Carburo de tungsteno |
|
|
Pesos |
Material |
Acero inoxidable no-magnético |
|
Presión nominal (MPa) |
0.25;0.5;1;2;4;8;16 |
|
|
Masa nominal (kg) |
0.5;1;2;4;8;16;32 |
|
|
cantidad de pesas |
9 |
|
|
Interfaz de salida de presión |
3/4-16UNF (personalizable) |
|
|

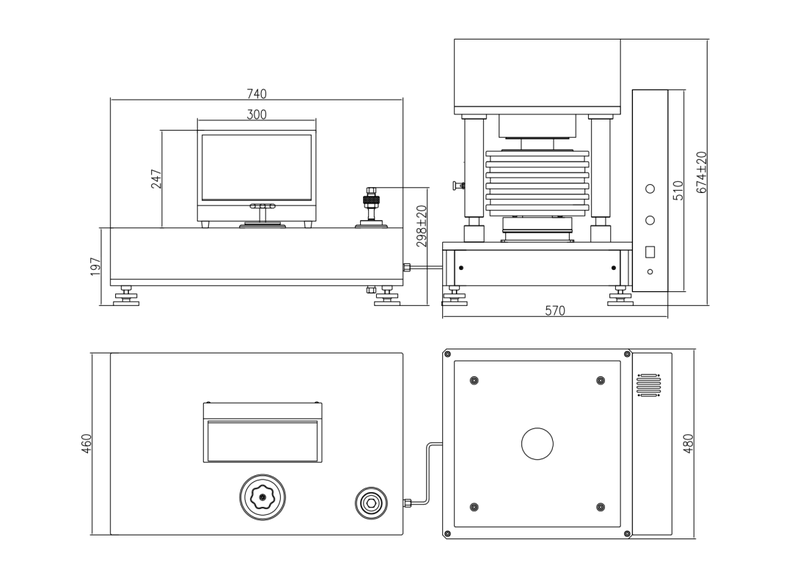

Dimensiones |
|
|
|

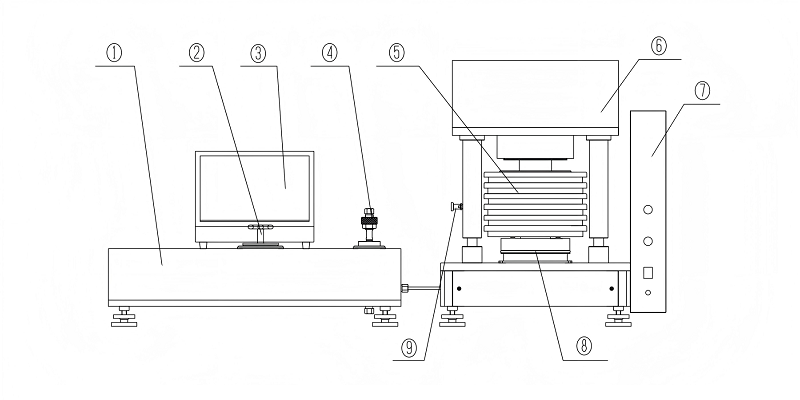

Diagrama esquemático |
① Sistema de presión ② Válvula de seguridad manual ③ Panel de operación móvil ④ Plataforma de conexión de calibre ⑤ Sistema de pesas ⑥ Sistema de carga de pesaje ⑦ Caja de control ⑧ Sistema de accionamiento de rotación de peso ⑨ Pasador de seguridad |
|
- PR-ZD250
|
Modelo |
Presupuesto |
|
|
Rango de medición de presión |
(5~250) MPa |
|
|
Incertidumbre |
Menor o igual a 0,005% |
|
|
Medio de trabajo |
Sebacato de diisooctilo |
|
|
Material del pistón |
Carburo de tungsteno |
|
|
Pesos |
Material |
Acero inoxidable no-magnético |
|
Presión nominal (MPa) |
0.25;0.5;1;2;4;8;16 |
|
|
Masa nominal (kg) |
1;2;4;8;16;32;64 |
|
|
cantidad de pesas |
9 |
|
|
Interfaz de salida de presión |
3/4-16UNF (personalizable) |
|
|
Dimensiones |
|
|
|
Diagrama esquemático |
① Sistema de presión ② Válvula de seguridad manual ③ Panel de operación móvil ④ Plataforma de conexión de calibre ⑤ Sistema de pesas ⑥ Sistema de carga de pesaje ⑦ Caja de control ⑧ Sistema de accionamiento de rotación de peso ⑨ Pasador de seguridad |
|
- PR-ZD500
|
Modelo |
Presupuesto |
|
|
Rango de medición de presión |
(10~500)MPa |
|
|
Incertidumbre |
Menor o igual a 0,005% |
|
|
Medio de trabajo |
Sebacato de diisooctilo |
|
|
Material del pistón |
Carburo de tungsteno |
|
|
Pesos |
Material |
Acero inoxidable no-magnético |
|
Presión nominal (MPa) |
0.2;0.4;0.8;1.6;3.2;6.4;12.8;25.6 |
|
|
Masa nominal (kg) |
1;2;4;8;16;32;64;128 |
|
|
cantidad de pesas |
10 |
|
|
Hilo de conexión |
1-1/4-12UNF (personalizable) |
|
|
Dimensiones |
|
|
|

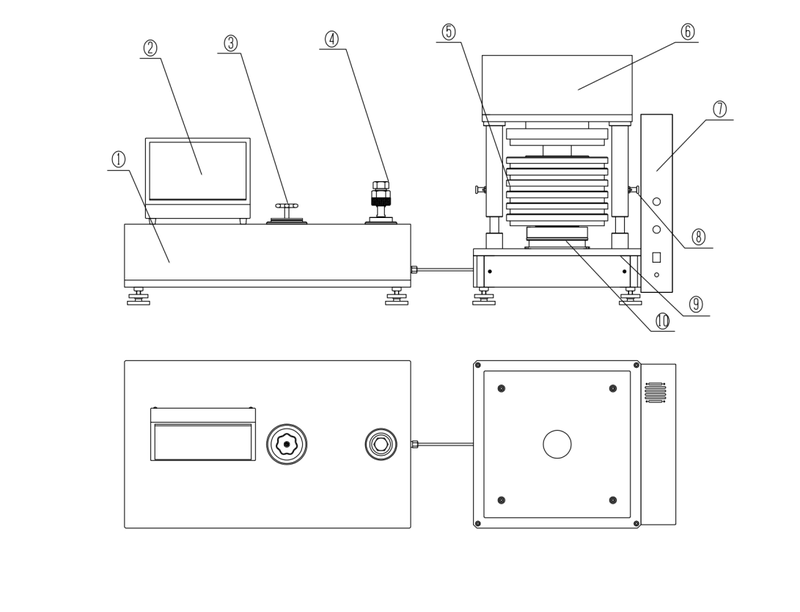

Diagrama esquemático |
① Sistema de presión ② Panel de operación móvil ③ Válvula de seguridad manual ④ Plataforma de conexión del manómetro ⑤ Sistema de pesas ⑥ Sistema de carga de pesaje ⑦ Caja de control ⑧ Pasador de seguridad ⑨ Sistema de accionamiento de rotación de peso ⑩ Detección de altura del pistón |
|
Accesorios
- Accesorios principales
|
Nombre |
Cantidad y modelo |
|
Sistema de carga de peso |
1 juego |
|
Sistema de generación de presión |
1 juego |
|
Pesos |
1 juego (consulte el certificado de calibración o el registro de calibración de fábrica para obtener más detalles) |
|
Sistema de pistones |
1 juego (en caja pequeña de aleación de aluminio) |
|
Herramienta de desmontaje del pistón |
1 juego (3 piezas) |
|
Dispositivos bajo base de calibración de prueba. |
1 pieza |
|
Cable de alimentación |
1 pieza |
|
Compresor de aire (bomba de aire) |
1 juego |
|
llave hexagonal |
1 juego |
|
Sebacato de diisooctilo |
1 botella |
|
llave ajustable |
1 pieza (12 pulgadas, apertura de 34 mm) |
|
manual de usuario |
1 copia |
|
Certificado de aprobación |
1 copia |
|
Certificado de calibración |
1 copia |
- Partes vulnerables
|
Nombre |
Presupuesto |
Cantidad |
|
tubo de aire |
Φ6mm |
10 metros (gratis) |
|
Correa de polea |
Φ5 (anular) |
1 pieza (de cortesía) |
|
Anillo de sello del asiento de conexión del calibre |
Φ12 (OD) × 2,5 (especial para 60 y 250MPa) |
20 piezas (de cortesía) |
|
Anillo de sello inferior del pistón |
Φ16 (OD) × 2,5 (especial para 60MPa) |
20 piezas (de cortesía) |
|
Φ8.6 (OD) × 1.8 (especial para 250 y 500MPa) |
20 piezas (de cortesía) |
Estándar
- Probador de peso muerto líquido JJG1086-2022
Dimensiones de transporte para probador de peso muerto automático hidráulico
|
Modelo de producto |
Dimensiones de transporte (largo × ancho × alto mm) |
Peso total (kg) |
||
|
Sistema de generación de presión (panel compuesto de madera maciza) |
Sistema de adición de peso (panel compuesto de madera maciza) |
Caso de peso (caso de aviación) |
||
|
PR-ZD06 |
580×900×610 |
700×700×930 |
690×450×340 |
180 |
|
PR-ZD60 |
220 |
|||
|
PR-ZD120 |
580×900×610 |
700×700×930 |
800×460×390 |
230 |
|
PR-ZD250 |
230 |
|||
|
PR-ZD500 |
600×970×630 |
700×700×1060 |
850×540×390 |
290 |
Nota: Excluyendo bomba de vacío y compresor pequeño.
Nos esforzamos por garantizar la exactitud de este documento. Sin embargo, debido a la evolución del mercado y a las mejoras de los productos, el contenido puede actualizarse sin previo aviso. Las imágenes son sólo para referencia, los productos reales pueden variar.
Descripción del producto proporcionada
Información de selección
Contáctenos
+8618202956927
sales@creatwit.com
Información de pedido del probador automático hidráulico de peso muerto
|
Modelo |
PR-ZD06 |
PR-ZD60 |
PR-ZD120 |
PR-ZD250 |
PR-ZD500 |
||
|
Equipo utilizado |
Serie PR60 |
Serie PR60 |
Serie PR250 |
Serie PR250 |
Serie PR500 |
||
|
Rango de medición de presión (MPa) |
0.1~6 |
1~60 |
2~120 |
5~250 |
10~500 |
||
|
Intervalo de presión mínimo (MPa) |
0.1 |
1 |
1 |
1 |
1 |
||
|
Límite superior de medición (MPa) |
6 |
60 |
120 |
250 |
500 |
||
|
Límite inferior de medición (MPa) |
0.1 |
1 |
2 |
5 |
10 |
||
|
Máxima precisión |
0.005% |
0.005% |
0.005% |
0.005% |
0.005% |
||
|
Área nominal del pistón (cm2) |
0.5 |
0.1 |
0.05 |
0.025 |
0.02 |
||
|
Cesta colgante y pistón |
Masa nominal (kg) |
0.5 |
1 |
1 |
1.25 |
2 |
|
|
Presión nominal (MPa) |
0.1 |
1 |
2 |
5 |
10 |
||
|
peso total |
130 kg (sin incluir pesas) |
140 kg (sin incluir pesas) |
150 kg (sin incluir pesas) |
170 kg (sin incluir pesas) |
|||
|
Medio de trabajo |
Rango de medición<25MPa |
Una mezcla de aceite de transformador 25# y queroseno de aviación (proporción 4,39:1). La viscosidad cinemática es de 9-12 mm²/s a 20 grados y el índice de acidez no supera los 0,05 mg de KOH/g. |
|||||
|
Rango de medición Mayor o igual a 25MPa |
Ésteres de sebacato (sebacato de diisopentilo o sebacato de diisooctilo). La viscosidad cinemática es de 20-25 mm²/s a 20 grados y el índice de acidez no supera los 0,05 mg de KOH/g. |
||||||
|
Nota: El equipo consta de una sección de adición/eliminación de peso, una sección de generación de presión y un panel de operación. |
|||||||
