Descripción general

ElProbador neumático de peso muerto QTZEs un instrumento de referencia de presión para manómetros digitales, transmisores y calibración de manómetros para garantizar la seguridad de la producción y la mejora de la calidad. Incluye sistema de pistón, masa de peso, base de presión y también necesita fuente de presión y bomba de vacío (para calibración de vacío). Es la opción ideal para los mejores laboratorios de calibración y uso en laboratorios de investigación.

Aplicaciones

√ Laboratorios de calibración desde vacío hasta presión 10bar

√ Prueba o calibración de fabricantes de dispositivos aeroespaciales

√ Control de calidad de los fabricantes de sensores de presión de precisión

√ Empresas de servicios de calibración e industria de servicios dentro de 10bar

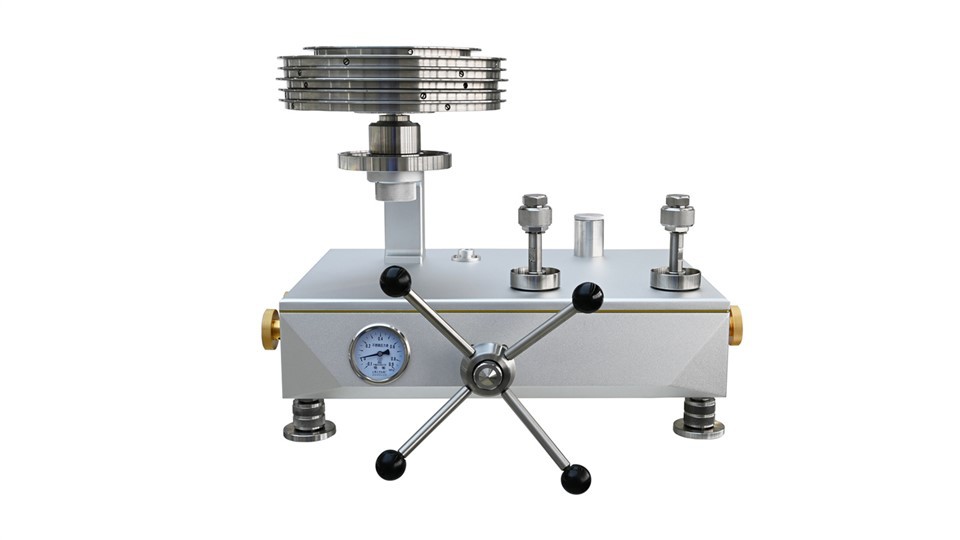

Probador de peso muerto neumático QTZ

Principio

Basado en el principio físico de presión=fuerza/área(F/A).

Las piezas de masa colocadas en la parte superior de un sistema de pistón-cilindro son la fuente de una fuerza definida con precisión. Al producir una cierta (contra)presión dentro del equilibrio de presión, se logra el equilibrio de presión: las piezas de masa, incluido el-pistón que gira libremente del sistema de pistón-cilindro, flotan, lo que conducirá a una presión muy precisa en el puerto de prueba.

Características

1.El sistema de cilindro de pistón

Material: fabricado en carburo de tungsteno. En comparación con otros materiales, tiene coeficientes de expansión de presión y temperatura muy bajos, lo que mantiene una buena linealidad para el área efectiva del pistón y una precisión muy alta.
Estructura: patente de varilla anti-rotura y estructura anti-fricción. Y solo 1 unidad de base y sistema de pistón pueden realizar calibración de vacío y presión positiva.
Diseño del módulo: El conjunto del pistón se puede enviar solo para calibración sin necesidad de transportar la base, lo que reduce los costos de mantenimiento.

2. Juego de pesos

Método de carga de peso: cada peso delProbador neumático de peso muerto QTZtiene un número y debe cargarse en orden. La presión positiva utiliza una placa de transporte para apilar las pesas, mientras que la presión negativa utiliza una barra de carga-para levantar las pesas abiertas.
Pesas estándar: Acero inoxidable no-magnético, resistente a la fricción, a la contaminación y fácil de limpiar, pudiendo mantener un peso constante durante mucho tiempo. Los pesos están corregidos por la gravedad local. Según las necesidades del usuario, se pueden configurar pesos en kg y pesos en MPa.

3.Base

Protección de válvula de cierre doble con válvulas independientes de vacío y presión positiva que se cierran simultáneamente para generar presión.
Permite la verificación simultánea de dos medidores probados para eliminar fugas.
El dispositivo de filtrado multi-etapa minimiza la entrada de polvo en el pistón, preservando la precisión de la medición.
Ligereza y escalabilidad: cuenta con una base de aleación de aluminio-de grado aeronáutico para una resistencia excepcional con un peso mínimo y, al mismo tiempo, admite una sólida expansión multi-estación. La supervisión en tiempo real-de los datos de ajuste de presión mitiga el riesgo de sobre-presión.
La tecnología de ajuste fino y estabilización de presión incluye una estructura de ajuste fino de tornillo incorporada-para un sellado robusto. El tornillo no se extiende durante el ajuste de presión, lo que se traduce en un importante ahorro de espacio.

Servicios y Accesorios

1.Soporte de servicio

Soporte post-venta: 1 año de garantía, 48 horas de respuesta al mantenimiento.
Servicios personalizados: más rangos definidos por el usuario
Soporte técnico: vídeo de operación y atención al cliente en línea.

2.Accesorios

Artículo	Cantidad	Observación
Base	1.unidad	Caja de embalaje incluida
Conjunto de pesas	1.conjunto	Los datos se muestran en el informe de fábrica.
Sistema de cilindro de pistón	1.conjunto
Adaptador de corriente	1 unidad
Anillos tóricos(φ12×2,5)	20 piezas	Para hilos de conexión
Juntas tóricas (φ36×2,5)	5 piezas	Para cilindro de pistón
Anillos tóricos(φ42×2,5)	3 piezas	Para uso de cubierta de presión positiva
Anillos tóricos(φ115×2,5)	3 piezas	Para uso de cubierta de presión de vacío
Manual de operación	1.copia
certificado de calidad	1.copia
Catalogar	1.copia
papel de filtro de fibra	10 Uds.	Para limpiar el pistón
Bomba de vacío (incl. manguera de aire φ8×5)	1 unidad	Opcional
Reductor de presión de gas(G5/8)	1.unidad	Opcional
Manguera de conexión	1 unidad
Informe de prueba/certificado de calibración (opcional)	1.copia

3.Información de embalaje

el completoProbador neumático de peso muerto QTZSe envía en 3 cajas: base, juego de pesas y sistema cilindro pistón.

Modelo		QTZ-1	QTZ-2.5	QTZ-4	QTZ-6	QTZ-10
Rango/kPa		-100~100	-100~250	-100~400	-100~600	-100~1000
Pesos (incl. pesos)/kg	0,2 cm²	30	32	36	40	48
Pesos (incl. pesos)/kg	5 cm²	59	62	60	61	63

Nota:Las especificaciones proporcionadas en este documento representan el estado de la ingeniería en el momento de su publicación. Nos reservamos el derecho de realizar modificaciones en las especificaciones y materiales.

Descargar hoja de datos

Descargar manual de usuario

Descripción del producto proporcionada

Información de selección

Contáctenos

+8618202956927

sales@creatwit.com

Modelo		QTZ-1	QTZ-2.5	QTZ-4	QTZ-6	QTZ-10
Rango/kPa		-100~100	-100~250	-100~400	-100~600	-100~1000
Presión mínima/kPa		5	5	10	10	10
Resolución/kPa		5	5	10	10	10
Área nominal del pistón/cm²		5	5	2	2	2
Masas	Presión /kPa	1;2;5;10;20	5;10;20;50	5;10;20;50;100	5;10;20;50;100	5;10;20;50;100
	Cantidad/pieza	2.1;1;1;4	1;2;1;4	1;2;1;1;3	1;2;1;1;5	1;2;1;1;9
material de masas		Acero inoxidable no-magnético
Conexión		M20×1.5
Exactitud		0.005%/ 0.01%/ 0.02%/ 0.05%
Temperatura y humedad		0,005%, 0,01%:(20±1) grado, 40%-80% 0,02%, 0,05%:(20±2) grados, 40%-80%
Fuente de alimentación		CA 220 V 50 Hz
